L2 ▶ NIC, L2 Frame, LAN 카드 그리고 MAC 주소

참고 자료 : 널널한 개발자님의 외워서 끝내는 네트워크 핵심이론 - 기초

NIC와 LAN

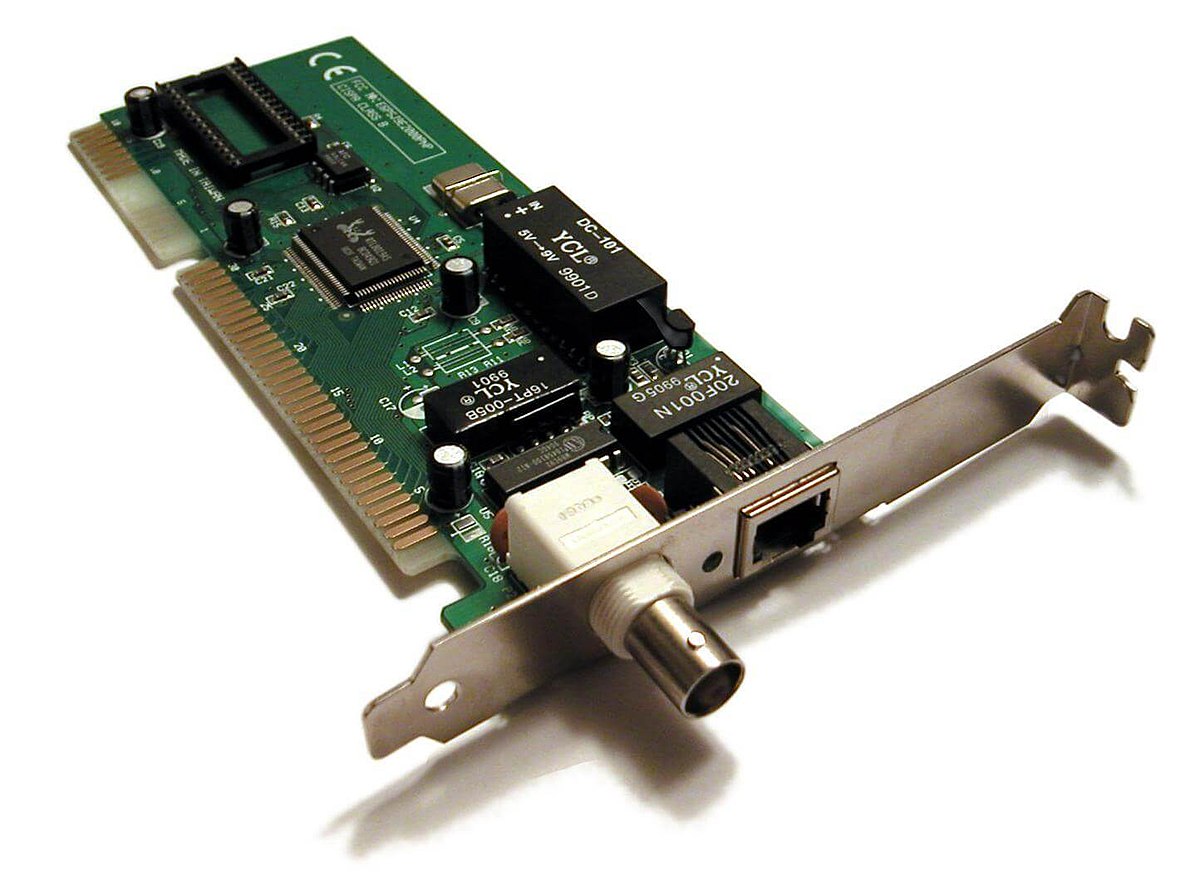

NIC(Network Interface Card)는 흔히 LAN 카드이다. 유선/무선 NIC가 있지만 굳이 구별하지 않고 NIC라고 할 때가 많다.

NIC는 H/W이며, MAC 주소를 갖는다. 그리고 해당 MAC 주소를 통해 NIC를 식별할 수 있다. 네트워크 인터페이스 카드 대신에 인터페이스라는 표현으로 표현되기도 한다. 유선 NIC인 경우 속도가 1Gbps 정도인데 이를 1GByte로 헷갈려서 표현하지 않도록 주의하자.



LAN이라는 용어가 나오는데 강의에서는 집에 공유기가 설치되어있고 해당 공유기에 PC, TV 등이 연결되어있는 가장 작은 네트워크 공간 정도라고 설명하고 넘어갔다.



Frame



Frame은 데이터의 유통 단위라고 생각하면 된다. L3 계층에서는 Packet이라는 이름으로 불린다.

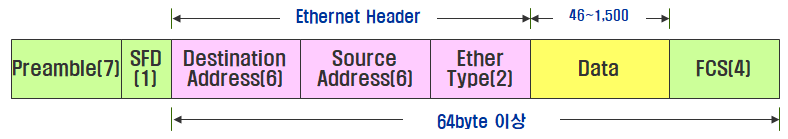

Frame의 Header 부분에는 시작 주소와 도착 주소가 명시되어있는데 각각 48bit MAC 주소로 표현된다.

만약 도착 주소가 FF-FF-FF-FF-FF-FF 와 같이 이진법으로 표현했을 때 모두 1이 되는 경우라면 브로드캐스팅 주소이다.



L2 Switch

L2 Access switch

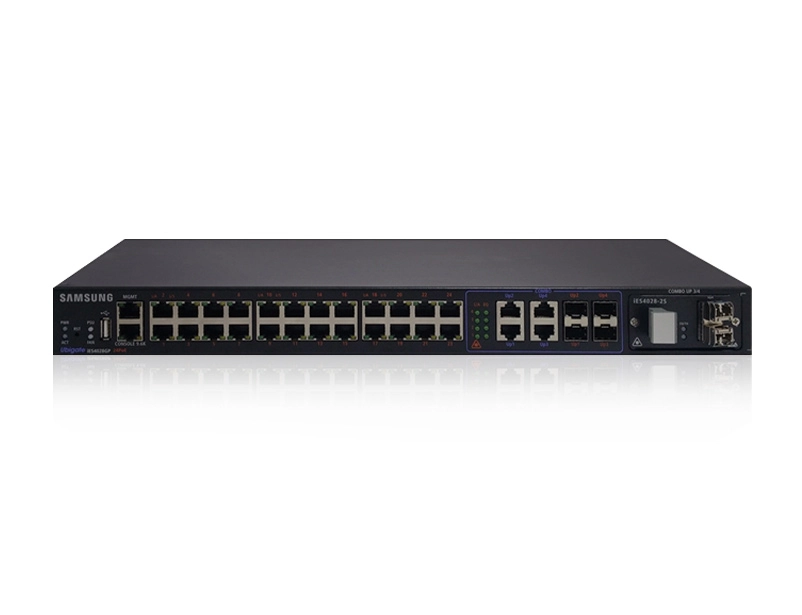

End-point와 직접 연결되는 스위치이며 MAC 주소를 근거로 스위칭을 한다. 케이블을 연결할 수 있는 구멍을 Port 라고도 부르며 그 수에 따라 24 port Hub 등으로 불려진다.

L2 Distribution switch



쉽게 생각해서 L2 Access switch를 위한 스위치이다.

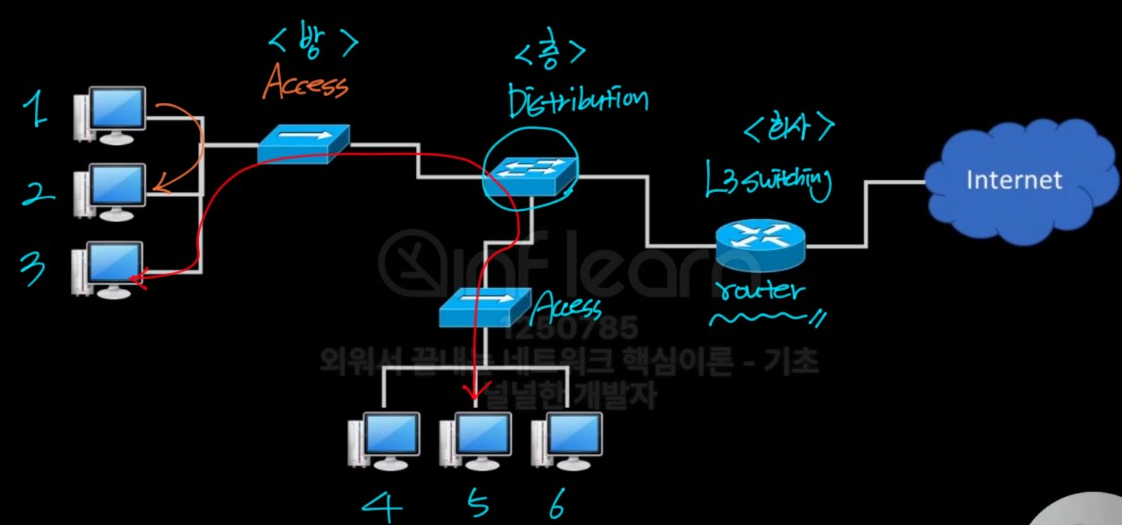

비유로 Access switch를 방 하나에 있는 스위치라고 생각하고 Distribution switch를 한 층에 존재하는 스위치라고 생각하면 된다.



Broadcast

쉽게 설명해서 네트워크에 연결된 모든 호스트에게 신호를 보내는 것이다. 이와 반대 표현은 유니캐스트가 있다.

브로드캐스트는 효율성을 떨어뜨린다. 하나의 호스트에서 브로드캐스트 통신을 시도했다면 해당 브로드캐스트 통신이 끝날 때까지 아무도 통신을 하지 못하는 단점이 있다. 따라서 브로드캐스팅을 할 범위를 최소화하는 것이 중요하다.

브로드캐스트는 브로드캐스트 주소라는 특별한 주소가 있는데 위에서 설명한 것처럼 FF-FF-FF-FF-FF-FF와 같이 48bit MAC 주소를 이진법으로 표현했을 때 모두 1이 된다면 브로드캐스트 주소이다.

---

부가적인 설명

LAN은 OSI 7 Layer에서 L1과 L2에 존재하는 즉, 물리적인 개념이다. WAN은 Internet과 같은 L3 계층에 존재하는 논리적이고 실체가 없는 가상의 개념이다. 이는 하나의 요령이며 정답은 아니다.
